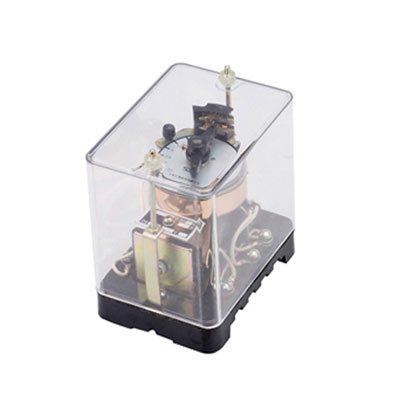

DS-113時間繼電器應用范圍
DS-113時間繼電器用于各種保護和自動控制線路中,使被控制元件的動作得到可調延時。繼電器具有一付瞬時轉換觸點和一付延時動合主觸點,對于DS-114、115、116、124、125、126型繼電器多一付延時滑動主觸點。型號末端帶“C”型屬長期工作,其線圈能長期耐受110%額定電壓(電壓應加在端子①、⑦上) ,其它型的繼電器線圈耐受110%額定電壓歷時2min。

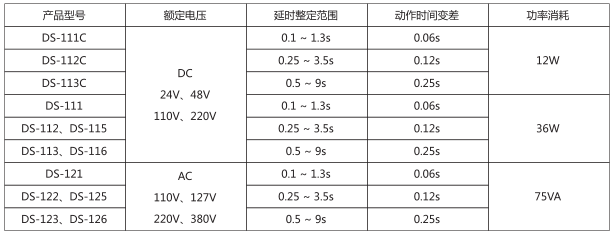

DS-113時間繼電器主要技術數據
·動作值:直流繼電器不大于70%額定值;交流繼電器不大于85%額定值。
·返回值:不小于5%額定值。
·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。
·輸出觸點:在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。
·介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

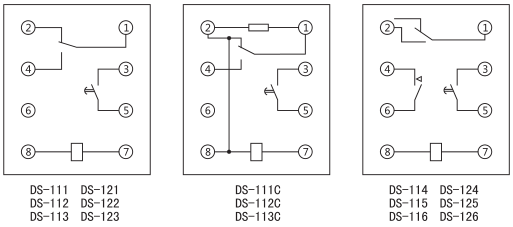

DS-113時間繼電器內部接線及外引接線圖(背視圖)

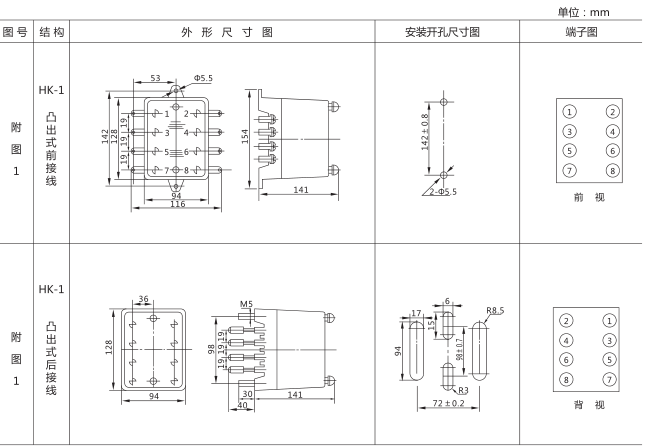

DS-113時間繼電器外形及開孔尺寸
4月8日，世界首套±800千伏特高壓直流量子電流傳感器在昆柳龍直流工程柳州換流站投入運行超過72小時，標志著我國電力領域**量子傳感技術國家重點研發計劃項目取得重大突破···
3月27日，安徽合肥出現強對流天氣。2時07分，合肥供電公司調度控制中心主網調度員孔德駿收到主配聯合故障感知平臺發來的故障簡報短信：35千伏慈燈線故障跳閘，損失負荷1200···
電力市場是現代能源體系的核心組成部分。隨著能源轉型加速推進，電力市場的金融屬性日益凸顯。金融服務使市場參與者獲得了多樣的投資機會與風險管理工具，在電力市場資源配···
從國網吉林省電力有限公司獲悉，2月28日，全國首套便攜式中繼一體無人機在吉林500千伏金慶1、2號線驗收現場投入使用，無人機內置的中繼技術解決了無信號區巡查、遠距離信號···
選擇電流繼電器是電氣系統設計中至關重要的一步，因為它涉及到設備的保護、系統的穩定性以及人員的安全。電流繼電器主要用于監測和控制電流，以防止設備過載或其他電氣故障···
熱風扇是一種常見的小型電器，廣泛用于冷暖季節的溫度調節。它通過產生熱風來提供溫暖，使室內環境更加舒適。以下是熱風扇的使用細節和維護方法，幫助您更好地使用和保養這···
空調不制冷是常見的故障之一，可能由多種原因引起。在遇到這種情況時，可以采取一系列的調試和維修步驟，以盡快解決問題。以下是一些常見的調試和維修方法，幫助您定位并修···
冰箱壓縮機是冷藏系統的核心部件，負責壓縮和泵送制冷劑以維持冰箱內的低溫環境。調試和維修冰箱壓縮機需要一定的專業知識，以下是一些常見的調試和維修方法，以確保冰箱的···

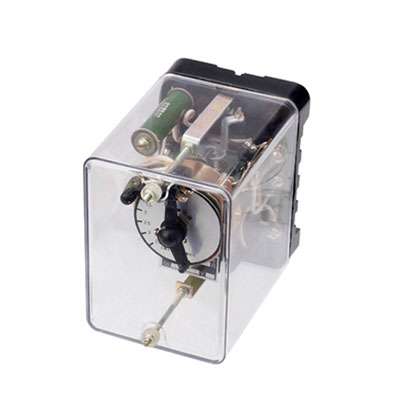

時間繼電器系列
