一、DY-22CE電磁式電壓繼電器應用范圍
DY-22CE電磁式電壓繼電器于繼電保護線路中，作為過電壓保護或低電壓閉鎖的動作元件。

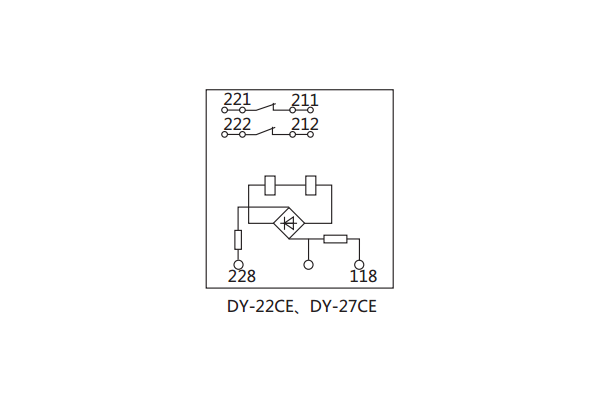

二、DY-22CE電磁式電壓繼電器內部接線及外引接線圖
三、DY-22CE電磁式電壓繼電器主要技術參數
●動作值：誤差不大于6％。
●動作一致性：不大于5％。
●動作時間：DY-29CE~24CE/60C在1.1倍實測動作值時，不大于0.15s；在2倍實測動作值時，不大于0.06s；低電壓繼電器在0.5倍實測動作值時，不大于0.15s。
●觸點形式：1動合、2動斷、1動合1動斷、2動合。
四、DY-22CE電磁式電壓繼電器外形尺寸及開孔尺寸
五、DY-22CE電磁式電壓繼電器的動作可靠性
a. 在動作電壓或返回電壓下，繼電器動作過程中的可動系統不應停滯在中間位置。
b. 當對線圈突然施加1.75倍的整定電壓激勵量時，其動合觸點應無抖動地閉合。
c. 當無外來碰撞和振動，繼電器的整定值整定在銘牌中部（或大于中部整定值）時，過電壓繼電器激勵量為整定電壓的0.6倍，繼電器的動斷觸點應可靠地閉合，動合觸點應可靠地斷開；低電壓繼電器激勵量不低于整定電壓的1.5倍，繼電器的動斷觸點應可靠地斷開，在0.6倍的整定電壓（或更低）時，繼電器的動斷觸點應可靠地閉合。
