SSJ8-22B時間繼電器接線圖及開孔尺寸

      發布時間 :    瀏覽次數 : 1728

      一、SSJ8-22B時間繼電器接線圖

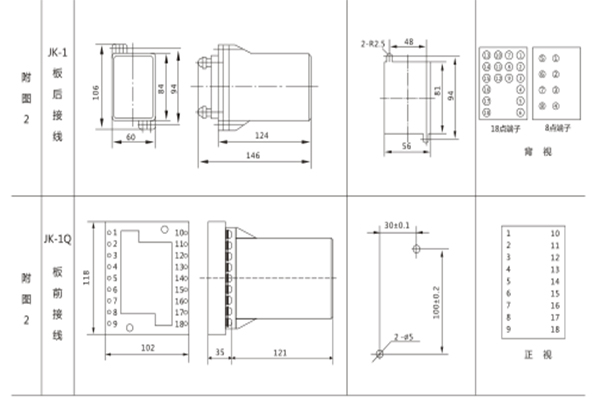

      二、SSJ8-22B時間繼電器開孔尺寸

      三、SSJ8-22B時間繼電器主要基礎參數

      1.延時范圍

          A: 0.04~9.99S級差為0.01S

          B: 0.1~99.9S級差為0.1S

          C:1~999S級差為1S

          D:1~999M級差為1M

          E:1~999H級差為1H

          2.延時一致性在基準條件下:

          a)延時整定為0.04s~0.99s時,一致性不大于3ms;

          b)延時整定大于或等于1s時,一致性不大于(0.1%整定值+3ms);

          3.延時整定誤差在基準條件下,平均誤差不大于(0.1%整定值±3ms)。

          4.返回時間:繼電器返回時間不大于25ms。

          5.功耗:在額定電壓下,繼電器功率消耗不大于10W。

          6.觸點性能在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms直流電路中,斷開容量為30W;在電壓不超過250V,電流不超過5A,功率因數為COSφ=0.4±0.1的交流電路中,斷開容量為250VA。 繼電器的電壽命為104次。

          7.介質強度

          繼電器各導電路對外露的非帶電金屬部分及外殼之間,應能承受2kV(有效值), 50Hz的交流試驗電壓,歷時1min的試驗,應無絕緣擊穿或閃絡現象。

      四、SSJ8-22B時間繼電器使用方法

      動作時間整定由獨立的兩組三位8421碼撥盤開關構成,其整定公式為: t= k×T( s)(其中k為整定系數, T為撥盤開關的整定數字)。 例如:對SSJ8-11-21A, k值為0.01,若將T整定為357,則整定時間為0.01×357=3.57( s);再如將T整定為009,則整定時為0.01×9=0.09( s)
