      SJ-11A/12集成電路時間繼電器說明書

      發布時間 :    瀏覽次數 : 1323



      一、SJ-11A/12集成電路時間繼電器概述



      SJ-11A/12集成電路時間繼電器采用石英晶體振蕩器和CMOS集成專用電路 ,其延時精度遠高于電磁型時間繼電器 ,為電力系統繼電保護縮短主保護和后備保護時間級差提供保證,該繼電器外形、接線方式與DS電磁型時間繼電器完全相同,是更新換代的理想產品、具有精度高、功耗小,動作時間準確,整定直觀方便等優點。



      二、SJ-11A/12集成電路時間繼電器工作原理



      SJ-11A/11集成電路時間繼電器采用大規模CMOS專用集成電路。上電瞬間,晶振起振, CUP復位,從零開始正向計數,同時讀取撥盤設定值的時基常數;當計數值與設定值同時,輸出高電平,驅動三極管,出口繼電器動作,且利用觸點自保持,以保證不發生抖動;當電源消失,出口繼電器則返回,工作原理如下圖所示;



      三、SJ-11A/12集成電路時間繼電器主要技術參數

      4.1  延時范圍和級差   延時范圍: 0.02S-9.99S、 0.1S-99.9S、1M-999M,無標注按0.1S-99.9S供貨。

      4.2  延時整定誤差  繼電器20℃±5℃時,施加額定電壓下,繼電器延時整定誤差(包含一致性):整定值≤100S時,誤差<+0.1s;>100S時,誤差<±0.1%。

      4.3  返回時間  用切斷電路的方法,使繼電器斷電,繼電器觸點返回至始位置的時間不大于20mS。

      4.4  電源電壓允許變動范圍   電源電壓允許變動范圍為額定電壓低0.8~1.1倍。

      4.5  觸點容量

      繼電器輸出電路的觸點能斷開電壓不大于250V,時間常數為5±0.75m S的直流有感負荷電路為80W ; 電壓不大于250V的交

      流電路(功率因數COSΦ為0.4±0.1)為300VA。繼電器可長期接通10A。

      4.6  環境溫度-10℃~+50℃

      4.7  介質強度 繼電器各導電端子連在一起對為露的非常電金屬部分或外殼之間,能承受2000V(有效值0,50Hz的交流電壓,歷時1分鐘試驗而無絕緣擊穿或飛弧現象。

      4.8  絕緣電阻繼電器各導電端子連在一起對外露的飛帶電金屬部分或外殼之間,用開路電壓500V的兆歐表測量其絕緣電阻不小于300MΩ。

      4.9  電壽命繼電器觸點接于規定容量的電路負荷重,能可靠動作及返回,電壽命為105次。

      4.10  機械壽命 繼電器不接負荷能可靠動作及返回,其機械壽命為106次

      4.11  功率消耗 在額定電壓下,繼電器功率消耗不大于5W。

      4.12  抗干擾性能  繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。



      四、SJ-11A/12集成電路時間繼電器開孔尺寸

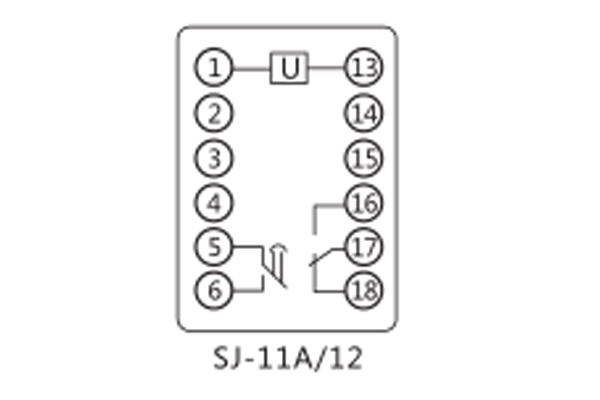

      五、SJ-11A/12集成電路時間繼電器背面接線圖





      六、SJ-11A/12集成電路時間繼電器命名及含義







      上海上繼科技有限公司是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。本公司擁有優越的地理環境和高超的技術支持,同時厲害不斷引進國內外的先進技術,進行技術創新,主要生產電力繼電器及微機綜合保護裝置,電力智能配電設備,變電站自動化監控系統。產品應用廣泛,銷路不僅遍布國內,還遠銷東南亞及中東地區。并且本公司的產品都是有硬核的質量保障。所以大家請放心購買。





      上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089  QQ:1932551438





      {以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
