SS-94/4時間繼電器開孔尺寸及背面接線圖

      發布時間 :    瀏覽次數 : 1279

      一、SS-94/4時間繼電器概述

      SS-94/2時間繼電器用于電力系統二次回路的繼電保護電路及自動控制中,作為延時控制元件之用。適用于時間測量精度要求高,配合時間級差小的場合。

      二、SS-94/4時間繼電器工作原理

      三、SS-94/4時間繼電器背面接線圖

      五、SS-94/4時間繼電器工作條件環境

      產品在下列條件下應能可靠地工作

        a)環境溫度: -10°C~+50°C;

        b)大氣壓力: 80kPa~ 110kPa;

        c)相對濕度:最濕月的平均**相對濕度為90% ,同時該月的平均**溫度為25°C,且表面無凝露,**溫度為40°C時,平均**相對溫度不超過50% ;

        d)無導電塵埃與破壞金屬和絕緣的腐蝕性氣體的環境中;

        e)沒有爆炸危險及不充滿要的介質中(如煤灰、 磨料、木屑等);

        f)工作位置:任一方傾斜不超過5°及不劇烈振動和沖擊;

        g)使用地點具有防雨、雪、風砂裝置及沒有充滿水汽的環境中;

        h)沒有較嚴重的霉菌存在的地方;

        i)使用地方不允許有較強的外磁感應強度。

      六、SS-94/4時間繼電器技術參數

      1.額定值:直流220V、110V、48V;

      2.延時整定范圍

      a) 20ms~9.999s(級差1ms) ;

      b) 0.1s-99.99s(級差10ms) ;

      c) ls~999.9s(級差0.1s) ;

      d) 10s~9999s(級差1s) 。

      3.動作值及返回值在基準條件下,繼電器動作電壓不大于70%額定電壓,返回電壓不小于10%額定電壓。

      4.延時一致性在基準條件下,繼電器的延時一致性不大于( 0.1%整定值+3ms) 。

      延時一致性=5次測量**值-5次測量最小值

      5.延時整定誤差在基準條件下,繼電器延時整定誤差的絕對值不大于( 0.1%整定值+3ms) 。

      延時平均誤差=5次測量平均值-整定值

      6.返回時間:返回時間應不大于25ms。

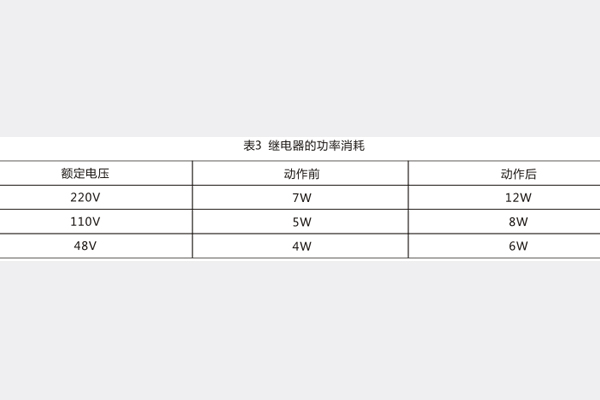

      7.功率消耗:在額定電壓下,繼電器的功率消耗不大于表3的規定值

      8.觸點性能:在電壓不大于250V, 電流不大于1A的直流有感負荷(時間常數為5ms±0.75ms)電路中 , 觸點斷開容量為30W。

      9.介質強度:繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間,應能承受2kV(有效值) 50Hz的交流電壓歷時1min試驗而無絕緣擊穿或閃絡現象。
